All about ... Single-ended designs !!!

Vou então começar com uma proposta, mas não de válvulas. vejam este.
http://diyaudioprojects.com/Solid/ZCA/ZCA.htm
Isto parece-me uma boa aposta. Que me dizem?!

Então e tubos? Este, que tal é?

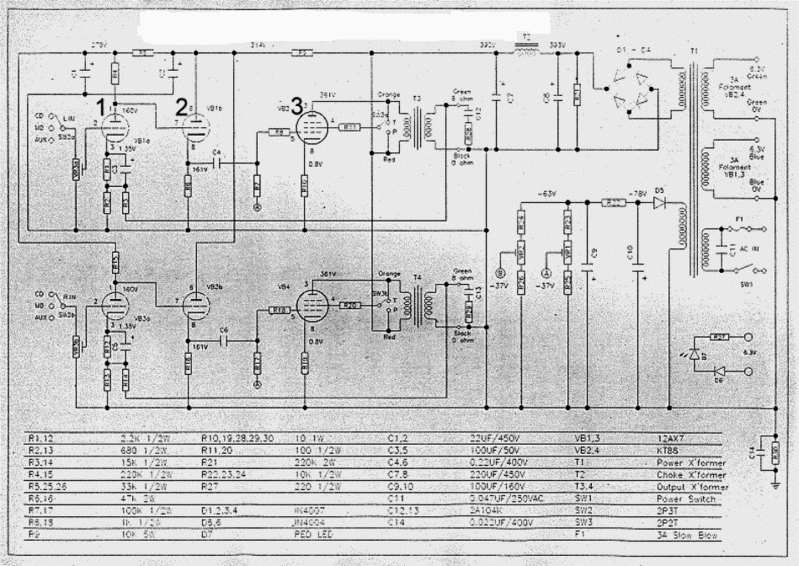

Jean Hiraga 12AX7 Single Ended KT88 Tube Amplifier Schematic

fm&stereo escreveu:Então e tubos? Este, que tal é?
...
Jean Hiraga 12AX7 Single Ended KT88 Tube Amplifier Schematic

Esse é este: que voçês jà conhecem dos PTphones. E um bom esquema e soa muito bem. Um aparelho que com algumas modificaçoes, é simples a fazer e muito musical.



Até+

Então e este,que anda para aí no circuito comercial ,acham que pode vir a tocar bem?
[img]http://www.audiopt.net/[/img]

http://diyaudioprojects.com/Schematics/Mikael-Abdellah-SE-KT88-Amplifier.htm

http://diyaudioprojects.com/Tubes/KT88/

Que tal estes?

Aqui o mestre td124 há-de dizer de sua justiça ou apresentar uma proposta ao pessoal, espero. :--,,--:

milton escreveu:Então e este,que anda para aí no circuito comercial ,acham que pode vir a tocar bem?

Trata-se de um integrado a três andares com possibilidade de comutar o funcionamento em Pentodo ou Pseudo-triodo. Como todo single-ended, a qualidade da escuta depende de quatro factores:
1) Do esquema (30%), 2) Dos componentes (30%), 3) Do fabricante (30%), e da providência (10%)...
E uma maneira simples de dizer, mas é quase verdadeira. A partir do esquema direi que tém entre 20 e 25% de possibilidades de soar bem...

Até+

td124 escreveu:

fm&stereo escreveu:Então e tubos? Este, que tal é?
...
Jean Hiraga 12AX7 Single Ended KT88 Tube Amplifier Schematic

Esse é este: que voçês jà conhecem dos PTphones. E um bom esquema e soa muito bem. Um aparelho que com algumas modificaçoes, é simples a fazer e muito musical.

Até+

E se a seguir ao amplificador de auscultadores, que não me interessou pois não ouço auscultadores, construíssemos um par destes?

Isso é que eu alinhava de verdade, para alimentar as minhas colunas de "tipo painel" de alta sensibilidade.

Conduzidos por TD124 e MCA.

Fica o desafio

Eu topo, contando que os nossos mestres td124 e MCA se pronunciem em favor e indiquem os seus pareceres, relativamente a qualquer modificação... :,---,:

Entretanto aqui mais material.
http://sarris.info/main/811a-single-ended-triode-power-amp


Outro de transistores.
http://www.passdiy.com/pdf/Build%20The%20Amazing%20FET%20Circlotron.pdf

Boa Noite a todos

O td124 é dito e feito já construiu o top, :---..---..: (é assim que se chama?) e eu nem dei por isso, estava a dar uma volta pelo forum e zás que reparei nesta boa novidade.

Para ser franco só li o artigo de abertura do TD124, gostei está bém ...e também não era de esperar outra coisa.
Tenho a mesma opinião, só que gosto mais dos single endeds, mas isso é um gosto pessoal.
Já é um pouco tarde, mas prometo amanha ler os posts todos e tentar dar uma opinadela. Passei os olhos pelo single ended com um FET, que interessante nunca tinha visto tal coisa com transistor, bom mas na realidade parece hver uma tendencia para o KT88, é a valvulas e a construção não deve trazer os problemas dos aquecimentos directos.



Então saudações
MCA

Bom dia ao Fórum

Fiz aqui uma leitura pelo vosso painel que me deixou encantado!
Devo dizer que não tenho conhecimentos técnicos para acrescentar nada (não é por ser utilizador iniciado, é mesmo por ignorância).
Quem domina a matéria são os TD124, os MCA e outros, mas, cofesso que gostaria, se pudesse, construir um amplificador destes com design meu (desculpem a presunção).
Oh MCA, eu sou mesmo o teu amigo Pires e, já agora, quando aqui escreveste referindo o teu desconhecimento sobre single ended com FET - com transistor, acho que te esqueceste do QUAD 303, ou estarei eu baralhado com questões técnicas?

E por aqui fico dando os meus parabéns ao Fórum e os melhores sucessos!
Melhores cumprimentos do
AMP

MCA.hifi escreveu:Boa Noite a todos

O td124 é dito e feito já construiu o top, (é assim que se chama?) e eu nem dei por isso, estava a dar uma volta pelo forum e zás que reparei nesta boa novidade.

Para ser franco só li o artigo de abertura do TD124, gostei está bém ...e também não era de esperar outra coisa.
Tenho a mesma opinião, só que gosto mais dos single endeds, mas isso é um gosto pessoal.
Já é um pouco tarde, mas prometo amanha ler os posts todos e tentar dar uma opinadela. Passei os olhos pelo single ended com um FET, que interessante nunca tinha visto tal coisa com transistor, bom mas na realidade parece hver uma tendencia para o KT88, é a valvulas e a construção não deve trazer os problemas dos aquecimentos directos.



Então saudações
MCA

Esta foto no concurso de fotografia ganhava com uma perna ás costas!!

milton escreveu:

Esta foto no concurso de fotografia ganhava com uma perna ás costas!!

A sorte dos outros concurrentes, é que o MCA ainda não se apercebeu disso.

Boas Tardes, amigos

Vossês estragam-me com os elogios que dirigem á minhas construções, só me resta retribuir com um grande obrigado a todos por esse reconhecimento.

Quanto á foto na ralidade é uma das minhas preferidas do meu 2A3, também gostaria de participar nos concursos organizados mas o tempo não dá para tudo e como sou um grande nabo a mexer nos caminhos informáticos, tinha que estar a estudar a forma de paticipar, tendo o PTPhones ás costas como é possivel... .

Agora vim aqui descobrir um amigo, o AMPires, bestial.. Já tive oportunidade de te dar as boas vindas no topico próprio.
Quanto ao QUAD 33 lembro-me bém da restauração que lhe fiz, uma aventura, ainda guardo comigo os esquemas e placas originais que foram substituídas por novas feitas por nós, bestial. A relação do 33 com single ended, consiste em que na realidade se trata de um amplificador de onda completa, trabalha só com uma tensão pelo que necessita de condensadores de desacoplamento na saída mas o circuito em si não sei se poderá ser considerado single ended, não tenho conhecimentos para chegar a essa conclusão. Mas digo-te se fosse hoje e com o conhecimento dos esquemas apresentados neste topico, tentaria retirar os grandes condensadores da saída do QUAD 33 e fazer o desacoplamento com um transformador. Deveria ficar de sonho aquele amplificador.

Quanto ao tema que referência este topico, posso desde já informar o seguinte:- Certamente não irei construir nenhum ampificador single ended (pelo menos a valvulas), só pelo facto de já ter construído um e de elevada complexidade de construção, quando digo construído, não será bem assim, pois na realidade anda sempre em construção, melhoramentos e upgrades permanentes, mas isso não é defeito ...é mesmo assim.

Na realidade se vier a construir um, (e parecendo estranho para um ouvinte de valvulas há cerca de 40 anos) será com um transistor. Isto porquê??? , porque achei interantissimo e de muita confiança o projecto MEMESIS apresentado pelo td124 da autoria do mestre Hiraga e por outro lado não quero morrer estupido. Quando houver disponibilidade satisfarei certamente a minha curiosidade.
Falando em single ended a transistores é certamente o MEMESIS o circuito da minha perferencia.

Foram apresentados ainda outros circuitos dete tipo, mas com desacoplamento com condensadores electroliticos, neste caso por melhores que sejam .... na ...na ... não me convençem.

Partindo para valvulas terá que se escolher entre dois caminhos: - 1-As valvulas de aquecimento directo e os 2-Tetrodos ou Pentodos ligados em triodo ou não.
O meu 2A3 é de aquecimento directo e utiliza um andar de potencia com duas 2A3 em paralelo, pode ser duas 300B, este tipo de amplificadores são os single endeds de excelencia, mas são de construção muitissimo cara e apresenta dificuldades acrescidas para um construtor pouco experiente e terá dificuldade em lhes dar a volta, o HUMMM por exemplo. O TD124 também tem um projecto destes, um 300B muito bonito por sinal.

A segunda alternativa certamente para quem se inicia nestas andanças será a melhor opção, apresenta poucos problemas ao construtor, devido ás valvulas e materiais serem mais comuns, o investimento é muito menor e têm menos problemas de ruido e HUmm que os de aquecimento directo.
Para este tipo de projecto gostei muito de um circuito apresentado pelo amigo fm&stereo através de um link:
http://diyaudioprojects.com/Tubes/KT88/ , é totalmente em single ended e não utiliza realimentação, marabilha...
A razão é o meu gosto especial pelas entradas single ended em desfavor dos circuitos com entrada SRPP de grande agrado dos projectista Japoneses.
O TD124 apresentou fotos de um destes projectos, no entanto não conheço o circuito, certamente será óptimo, ná sê...
O classico apresentado por Milton é muito simpático e certamente muito estável, mas a minha preferencia fica pelos 75%, a penalização de 25% é pelo facto de usar realimentação, no entanto posssivelmente com um bom transformador de saída ficará este circuito dispensado do seu uso.

Enfim parece-me que no topico já há ideias e projectos suficientes para cada um escolher o que mais gosta.

Eu tentei dar uma ajuda aos mais apreensivos na escolha, expressando de forma directa e franca a minha opinião sobre os vários projectos que consegui conhecer.

Se todos os interessados na construção de um single ended convergissem na escolha de um projecto, teria vantagens por exemplo na troca de informação e experiencias.

Seja qual for a escolha, individual ou colectiva, a valvulas ou transistores, Triodos ou pentodos, é importante é o pessoal construir e conhecer a beleza do som que só os single ended são capazes de reproduzir, o apoio que necessitarem da minha parte (desde que disponha de conhecimentos técnicos e disponibilidade), será total. Volto a frisar, pelo facto de neste momento não participar na contrução de um amplificador, não deixarei de dar de igual forma apoio aos DiYs que apresentem as suas dúvidas. Prometo acompanhar de pertinho este belissimo tópico.

AVISO: Para aqueles que têm colunas difisseis,(com rendimento inferior a 88DB e impedância de 4 ohms) ou usam como padrão de medida, da qualidade, o Watt , este tipo de amplificação não será a ideal.

Felicidades para melhor escolha

Cumprimentos,

MCA
